고체 탄화수소 : 가스화 공정을 통한 석탄, 석유 또는 바이오 매스

고체 탄화수소 – 석탄, 석유 코크스 및 바이오 매스를 고 부가가치 제품 및 동력으로 깨끗하게 변환

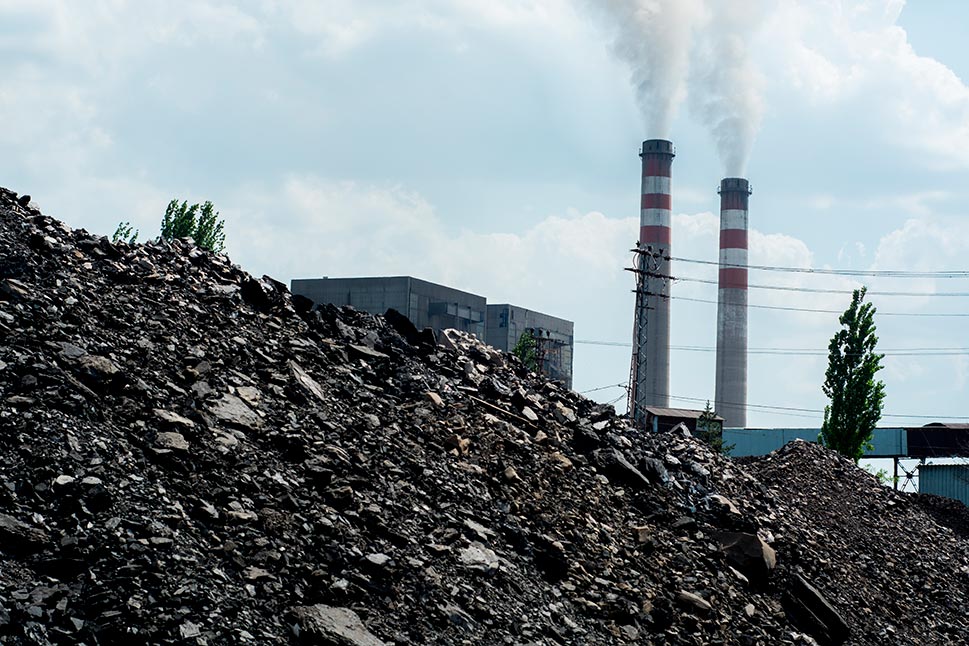

Air Products' gasification process converts coal, petcoke and biomass into high-value products.

세계적으로 에너지에 대한 요구가 높아짐에 따라 석탄 수요가 증가하고 있습니다. 그러나 최고 품질의 퇴적물과 엄격한 배기 가스 법규가 고갈되면 운영자는 환경 적으로 허용되는 방식으로 품질이 낮은 석탄을 사용하게됩니다. Air Products의 가스화 공정은 검증되고 효율적이며 신뢰할 수있는 기술입니다. 이들은 다양한 석탄 유형을 다음과 같이 사용할 수있는 합성 가스로 변환합니다.

  • 화학 물질 제조를위한 대체 공급 원료 (예 : 암모니아, 메탄올, 올레핀)
  • 고가의 합성 액체 연료 및 윤활유 생산
  • 수소를 생산하려면
  • 연소 석탄 또는 천연 가스보다 배출량이 적고 선택적 탄소 포집 및 격리를위한 농축 이산화탄소 스트림 인 통합 가스화 복합 사이클 (IGCC) 공정을 통해 전력 생산

Air Products는 다양한 비즈니스 요구를 충족하도록 설계된 다음과 같은 석탄 가스화 라인업을 제공합니다.

  • Air Products 건식 공급 가스화 공정은 검증 된 반응기 막 벽 및 버너 기술을 사용합니다.
  • Air Products 슬러리 공급 가스화 공정은 간단하고 조작하기 쉬운 내화물 라이닝 반응기를 사용합니다.

두 공정 모두 반응기에서 발생하는 고온 합성 가스는 다음 두 가지 방법으로 냉각 할 수 있어야합니다.

  • 고품질 증기 생산으로 높은 열 효율을 제공하는 대류 또는 복사 합성 가스 쿨러로 세계적 규모의 화학 프로젝트 및 IGCC 발전에 적합합니다.
  • 바닥 물 담금질은 자본 비용을 크게 줄여 주므로 건설주기가 단축되고 공장 가동이 빨라지고 공급 원료의 유연성이 향상됩니다.

신뢰할 수 있고 확장 가능한 입증 된 석탄 가스화 라인업

건식 공급 공정
건식 공급 공정에서 분쇄 된 석탄은 불활성 캐리어 가스를 사용하여 가스화기로 공압 방식으로 수송되며, 여기서 산소는 증기와 접촉합니다. 최대 1600 ° C의 높은 가스화 온도로부터 보호하기 위해 고압 물 / 증기 튜브로 구성된 막 벽이 사용됩니다. 다중 측면 버너와 입증 된 스월 설계로 슬래그에서 합성 가스를 효율적으로 분리 할 수 있습니다. 슬래그는 수조로 흘러 들어가 고체 형태로 추출됩니다. 다중 버너는 쉽게 확장 할 수있는 잠재력을 제공합니다.

가스화기를 빠져 나가는 고온 합성 가스는 먼저 '차가운'재순환 합성 가스를 사용하여 급냉한 다음 외부 대류 냉각기에서 추가로 냉각하여 중요한 부산물로 고압 및 중압 증기를 생성합니다. 대안 적으로, 하단 합성 구조에서 물과 직접 접촉하여 고온의 합성 가스를 냉각 할 수도 있습니다.

슬러리 공급 공정
슬러리 공급 공정에서, 분쇄 된 석탄은 물과 혼합되어 반응기 상단의 단일 버너를 통해 가스화기로 펌핑되는 슬러리를 형성합니다. 산소와 접촉하면 가스화 반응이 시작됩니다. 슬러리 공급 공정에서 가스 화기 내부에는 고열 부하로부터 보호하기 위해 내화 벽돌이 라이닝되어 있습니다. 이어서, 고온의 합성 가스 및 슬래그는 용해 된 물 풀을 통과하고, 여기서 용융 된 고체는 슬래그로서 용융되고 합성 가스는 반응기를 빠져 나 가면서 냉각된다.

고온 합성 가스로부터보다 유용한 열을 추출하기 위해, 합성 가스가 배출되고 고압 증기가 상승되도록 방사성 합성 가스 냉각기가 가스 화기 출구에 직접 적용될 수있다.

Air Products’ Turnkey Solutions

에어 프로덕츠는 에어 프로덕츠가 소유 및 운영하는 합성 가스 플랜트 또는 공정 라이센스 형태로 검증 된 석탄 가스화 라인업을 제공하며,이를 통해 수명주기 전체에 걸쳐 프로젝트를 지원할 수 있습니다. 에어 프로덕츠는 다음과 같은 운영 지원, 비즈니스 및 프로젝트 실행 서비스를 제공하여 고객에게 마음의 평안을드립니다.

  • 현장 합성 가스 생산
  • 설계 및 엔지니어링
  • 시운전 및 시동
  • 경험 전달
  • 마스터 계획
  • 고급 데이터 분석
  • 교육
  • 기술 서비스 – 개장 / 사료 변환

Air Products 가스화 기술을 선택해야하는 이유

독특하고 검증 된

Air Products 가스화 공정을 사용한 최초의 석탄 가스화 장치가 거의 40 년 전에 가동되기 시작한 이래로 현재 전 세계적으로 100 개 이상의 Air Products 가스화 공정 반응기가 운영 중이거나 계획 단계에 있습니다. 고 반응성 바이오 매스 및 갈탄부터 무 반응 무연탄, 페트 코크까지 다양한 석탄 유형이 성공적으로 처리되었습니다. 그러나 각 피드 유형에 맞는 라인업을 선택해야합니다.

Air Products '대류 또는 복사 Syngas 냉각기의 건식 공급 및 슬러리 공급 가스화 공정 :

  • 낮은 석탄 소비
  • 낮은 담수 소비 및 폐수 생산
  • 입증 된 원자로 막 벽 또는 내화 벽 벽 및 버너 기술을 사용하여 높은 처리량 및 가용성과 낮은 유지 보수 비용
  • 다른 가스화 장치보다 높은 열 효율
  • 고압 및 중압 증기 생산으로 운영 비용 절감

Air Products '다운 스트림 담금질 설비의 건식 공급 및 슬러리 공급 가스화 공정 :

  • 자본 비용을 30-50 % 절감하고 구성을 단순화하여보다 안정적인 작동을 제공합니다.
  • 합성 가스에서 높은 수분 함량을 제공하여 특정 다운 스트림 화학 물질 생산 공정에 도움이 됨

자본 및 운영 비용 절감

다중 버너 설계는 더 큰 장치에 맞게 쉽게 확장 할 수 있으며 신뢰성이 높기 때문에 예비 가스화기를 구축 할 필요가 없습니다. 더 큰 장치를 사용하면 적은 수의 작업자가 필요하고 유지 보수가 적으며 예비 부품 재고가 더 적습니다. 건조 석탄 흡입 용량이 3,200t / d 인 장치는 이미 작동 중입니다.

지속적인 설계 개선

소유자 및 운영자로서 그리고 다른 사용자와의 긴밀한 파트너십을 통해 Air Products는 통찰력과 경험을 제공합니다. 우리는 모든 라이센스 사용자의 이익을 위해 그리고 마스터 디자인을 향상시키기 위해 교훈을 얻은 데이터베이스에 혁신과 개선을 기록합니다. 혁신과 파트너십을 통한 지속적인 개선에 주력하면 지속적인 운영이 가능하고 유지 보수 비용이 절감됩니다.

세계적 수준의 지원

에어 프로덕츠의 글로벌 Air Products 가스화 기술 서비스 센터는 프로젝트 프론트 엔드에서 프로세스 설계, 수명주기 지원, 시뮬레이션 및 시작 지원을 제공합니다. 고객에 대한 지속적인 지원의 일환으로 장기적인 운영 지원, 교육, 문제 해결 및 예비 부품도 제공됩니다. 배운 내용은 정기적 인 사용자 회의와 글로벌 사고 리더십 회의를 통해 공유되며,이를 통해 사용자 커뮤니티를 구축하고 학습을 가속화합니다. 지원 서비스와 전문가의 현장 방문 계획에 대해 문의하십시오.

Air Products Syngas Solutions™ 이전 : Shell Coal Gasification Process (SCGP) 및 GE Energy의 가스화 기술
